沙尘试验箱
价格:
28000.00
工作室规格尺寸大小:0
产品详情
测试空间尺寸规格: 一立方 材质: 不锈钢
颜色: 不锈钢原色 品牌: 沙尘
型号: DL-SC-1000 类型: 环境模拟测试系列

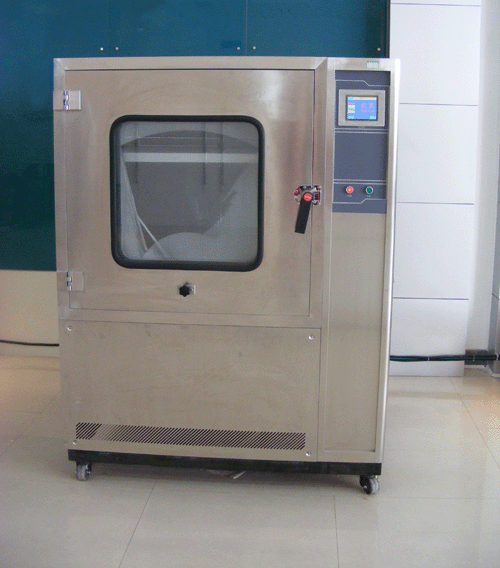

DL-SC1000尘试验箱

1.
产品概要

本试验箱用于低压电器、电机、仪器、仪表、灯具、家用电器等产品,在储存、运输和使用过程中往往会受到砂尘环境的影响。尤其是汽车、电器等产品受砂尘的影响更为显著 。本设备就是采用人工模拟砂尘环境,来检验试品对防尘能力的试验设备。本设备的基本结构和原理及性能,满足低压电器外壳防护国家标准GB2423.37-89的要求和满足标准GB/T 4942.1-2001(idt IEC60034-5:1991)内的IP5X项点的要求。除能够提供非层流状的载尘的垂直循环气流,并对其循环载尘气流、开、停、自动定时或连续控制,可作:吹尘、降尘、温度等多种性能测试,是理想的防尘试验设备。

1.
设备结构和特点

Ø产品获得国家专利。

Ø全进口不锈钢内胆不锈钢外箱壳体或A3板喷塑外箱壳体,外形美观大方。

Ø巧妙的风道结构,温度、沙尘浓度偏差小。

Ø大门装有观察窗,可方便观察试样品的试验状态。

Ø系统操作简单,安装维护方便。

1.设备为整体(回转)结构形式,风机在设备中下部,回转循环泵/风道连接试验装置,进砂装置在试验箱上风口,控温系统位于箱体后部,仪表控制系统位于试验箱的右侧。

2.工作室下部为漏斗型装置,在漏斗壁上安装电磁振动器 以满足砂尘回收的需要,同时在沙尘收集器下部装有粉尘加温干燥装置,可以满足潮湿状态下粉尘能正常工作。

3.箱门上设有观察窗. 试验箱为单开门,采用双层耐老化硅橡胶密封。

4.试验箱外壁材料为SUS304不锈钢板或A3板喷塑制造,内壁采用SUS304不锈钢板加工成型,机架为5#槽钢防锈处理后喷涂。

5.砂尘空气循环装置:循环风道及通风机,风机功率达到约300W。

1.
设备材质:

1.工作室:不锈钢板,外壳不锈钢板或A3板喷塑

2.箱门:透明玻璃门

3.风机:低噪音专用电机

4.控制器:微电脑组合集中可编程程序控制器控制器

5.灰尘震落装置:60W偏心电机

6.试样夹装:不锈钢元格栅

7.试验样品用真空泵

1.
设备主要零部件配置表

序号

零部件名称

简   介

1

试验箱主体结构

外壳采用SUS304不锈钢板或A3板喷塑制造,美观大方,

室内采用SUS304镜面不锈钢板制造,光滑表面

2

观察窗

钢化玻璃不易碎

3

试验箱门

采用SUS304不锈钢板或A3板喷塑

单开门

4

循环风机

为砂尘机提供风力

5

固态继电器

仪表控制SSR,输出以控制其它

6

交流接触器





7

中间继电器

仪表控制低电压触点通断开关,其输出电流小于交流接触器

8

智能控制器

智能触摸屏可编程控制器

9

振动器

回收砂尘管道中用于振落积砂

10

视窗擦拭器

擦除观察窗的砂尘

11

真空抽气装置

用来抽出被测物体内部的空气


1.
设备工作原理

 本设备由风机推动一定浓度的砂尘以一定的流速吹过试验样品表面,从而评价这些试验样品(设备)暴露于干砂或充满尘土的大气作用下防御尘埃微粒渗透效应的能力、防御砂砾的磨蚀或阻塞效应的能力及能否储存和运行的能力。






砂尘箱设计图

1.
安全保护

1、本试验箱满足国家电工安全标准,布线规范,各接线端口均有明确标注,无裸露。

2、工作室与各电源绝对绝缘,安全可靠。

3、完善的安全保护功能(如下):

1)可靠的接地保护装置。

2)漏电/断路保护。

3)过载熔断保护。

4)声讯报警保护。

5)超温保护。


1.
设备使用条件

项目

说      明

电压

单相三线制  220VAC±10%   50Hz±2%

环境温度

5~35℃

环境湿度

≯85%R.H

大气压

86~106Kpa

环境条件

设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其它热源直接辐射。

设备应水平放置于通风良好的试验室内,周围应留有充足的空间供操作及维护之用。


1.
配备技术资料及附件

产品合格证、产品使用说明书、保修卡及仪表使用说明书.

1.
主要技术性能参数

主要

技术

性能

参数

工作室尺寸

1000×1000×1000(mm)(可根据客户要求订制合适尺寸)

温度范围

环境温度~+75℃

温度均匀度

±3℃

湿度范围

相对湿度

风路机件

离心风机

试验用尘浓度

   2-4 g/m³,可根据要求更改

试样回收系统

可回收

试样

干燥滑石粉、石英粉、亚利桑那ISO12103-1:1997,浓度2~4g/ m3,可根据试验要求增加或减少

试件电源插座

防尘插座

粉尘要求

所用粉尘应含1Kg干石英沙,颗粒分布为:a.通过150μm孔径,104μm线径:99%~100%;b.通过105μm孔径,64μm线径:76%~86%;c.通过75μm孔径,52μm线径:60%~70%

样架

采用顶置吊架和底部支撑的特殊方式价格的不锈钢样架,

可承重约100KG左右

风速

≤2m

金属筛网标称线径

50um

筛网间标称距离

75um

真空

配有真空泵,压力表和连接软管

测试视窗

一个,可以方便的观测实验室的样品,配有手动刮片

功能

吹尘、降尘:可作间隙、周期试验

满足标准

ØCMS-D 3069,GAIS-D 0204

ØGB/T2423.37-89  电工电子产品基本环境试验规程  试验L:砂尘试验方法

ØGB/T2421-89  电工电子产品基本环境试验规程总则

ØGB/T 2422-1995   电工电子产品环境试验  术语

ØGB/T4208-1993   外壳防护等级(IP代码)

ØGB4942    低压电器外壳防护等级

验收标准

环境试验设备检测方法/双方技术协议。

以上产品运行技术数据均在室温25℃±5℃,相对湿度≤85%R.H,空载条件下测得。


1.
控制器介绍

项目

说明

控制器

液晶触摸式可编程温湿度控制器,界面118.18×89.38mm

触摸式高析度荧幕

可任意设定固定条件程序条件,可中、英文画面切换,并可设定固化试验名称、序号等。

可设定时间范围

0—999H59min。

可程式模式

同时设定120组不同条件之程式,任一组程序中,可分120段进行工作,可任意截取部分段数来执行循环,或作任意段、组的周期循环工作。

每组程序内,最多可设定120段不同之温度及时间(每段最大可设定999h59min)120组程式又可任意作串接,最大段数循环周期可达999次。

安全

具有断电记忆装置,复电时可继续执行剩余之程式,并且可作机器预约执行启动及机器运转时间

控制

升、降温可作斜率控制、曲线控制,并且具有自行校正温度基准点之功能。具有PID自动演算之功能,可减少人为设定时所带来之便。同时可以自动启动和切换沙尘试验的所有功能

设置

触摸式设定、安位直接显示、所有条件完全由微电脑自动锁定

报警

在设定或运转中如发生错误时,会提供警示讯号

输出

控制器具有记录讯号端口输出,可连接温湿度记录仪

(图片仅供参考,以实物为准)
